KABEL- OCH FÖRBINDNINGSHANTERING
Snabb framställning av skåpsförbindningar och externa kablar
KOPIERA STRUKTUR
Avancerade kopieringsfunktioner
INTUITIV ELSCHEMAPPLIKATION
Snabba, användarvänliga funktioner med minsta möjliga moment

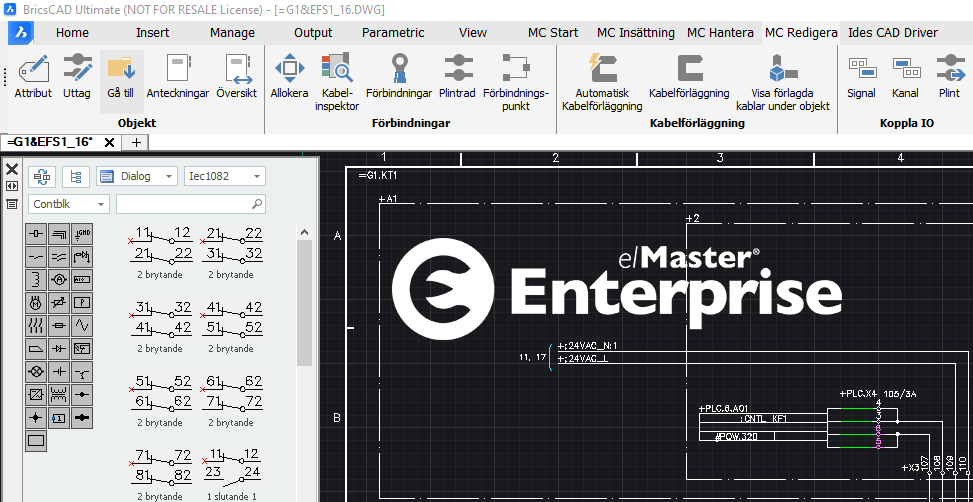

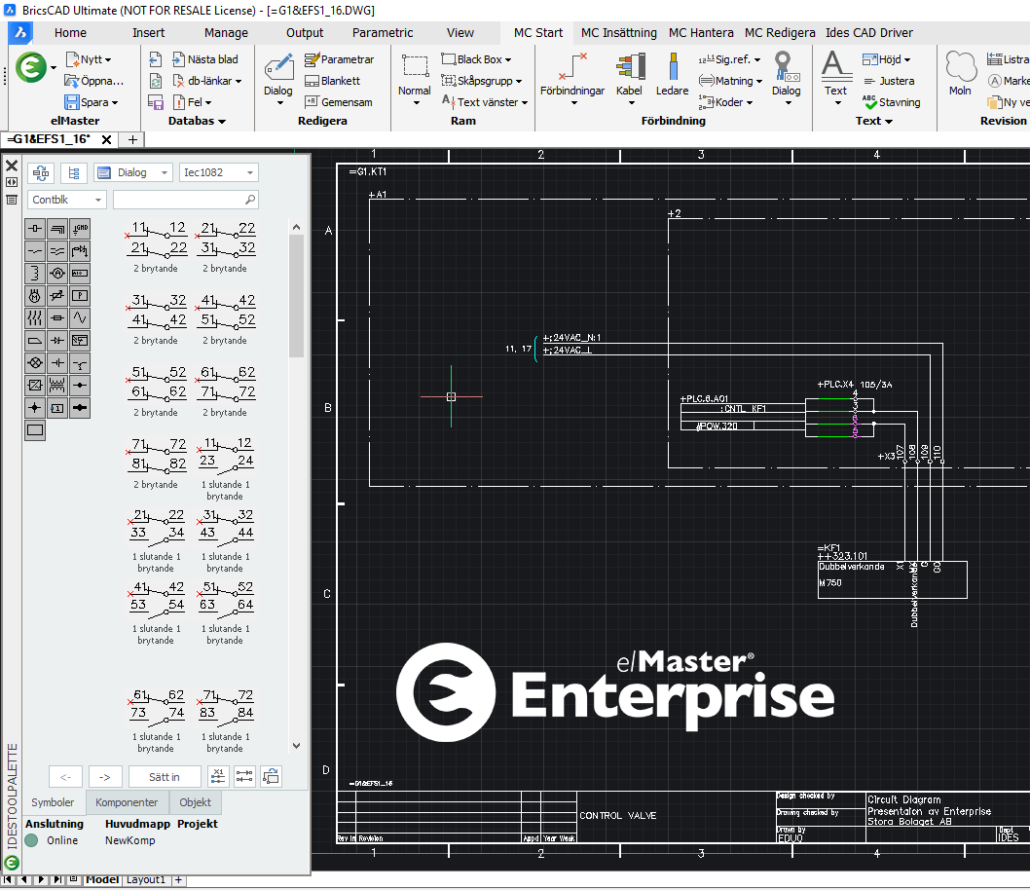

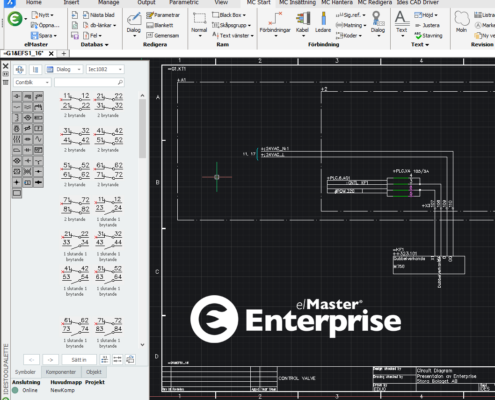

Elkonstruktion med elMaster
Produkten för elkonstruktion har tagits fram för att stödja såväl konstruktörer inom anläggningskonstruktion som skåpsleverantörer och tekniska konsulter. Systemet kan användas tillsammans med CAD-applikationen för att framställa kretsschema, enlinjeschema, förbindningsschema men även för skåpslayouter. Alla dessa CAD-applikationer jobbar mot konstruktionsdatabasen i vilken man kan skriva ut rapporter och arbeta med förbindningstabeller och apparater.
elMaster har nätverksstöd för symbolbibliotek och blanketter för att dela dessa i större projektgrupper. Här finns också stöd för generering av apparatlistor, förbindningstabeller, kabellistor, BOM-listor, I/O-listor, dokumentförteckningar och andra listor. Under ritarbetet kan symboler kopplas till redan befintliga objekt i databasen genom uppslagslistor. Alternativt kan nya databasobjekt skapas direkt inifrån ritmiljön.

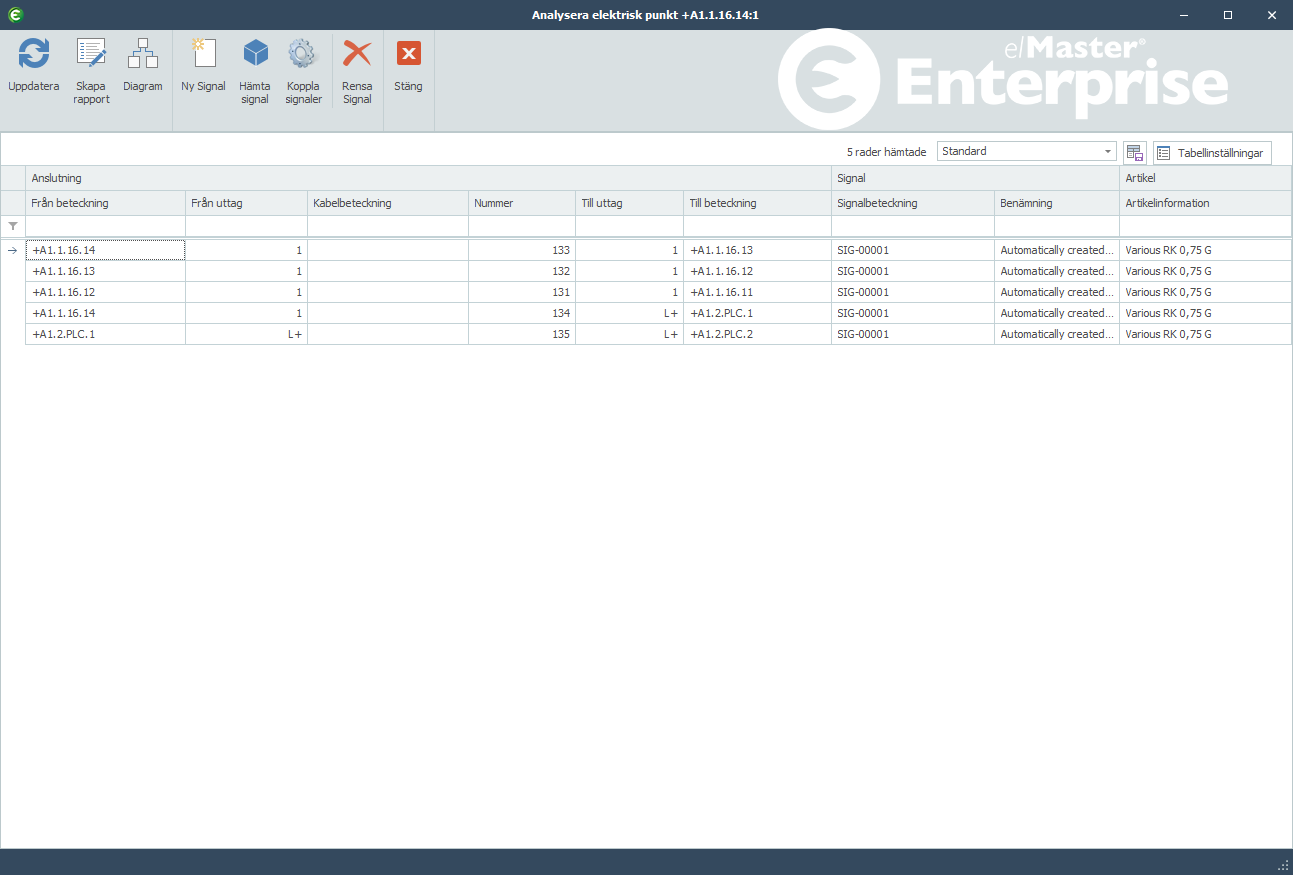

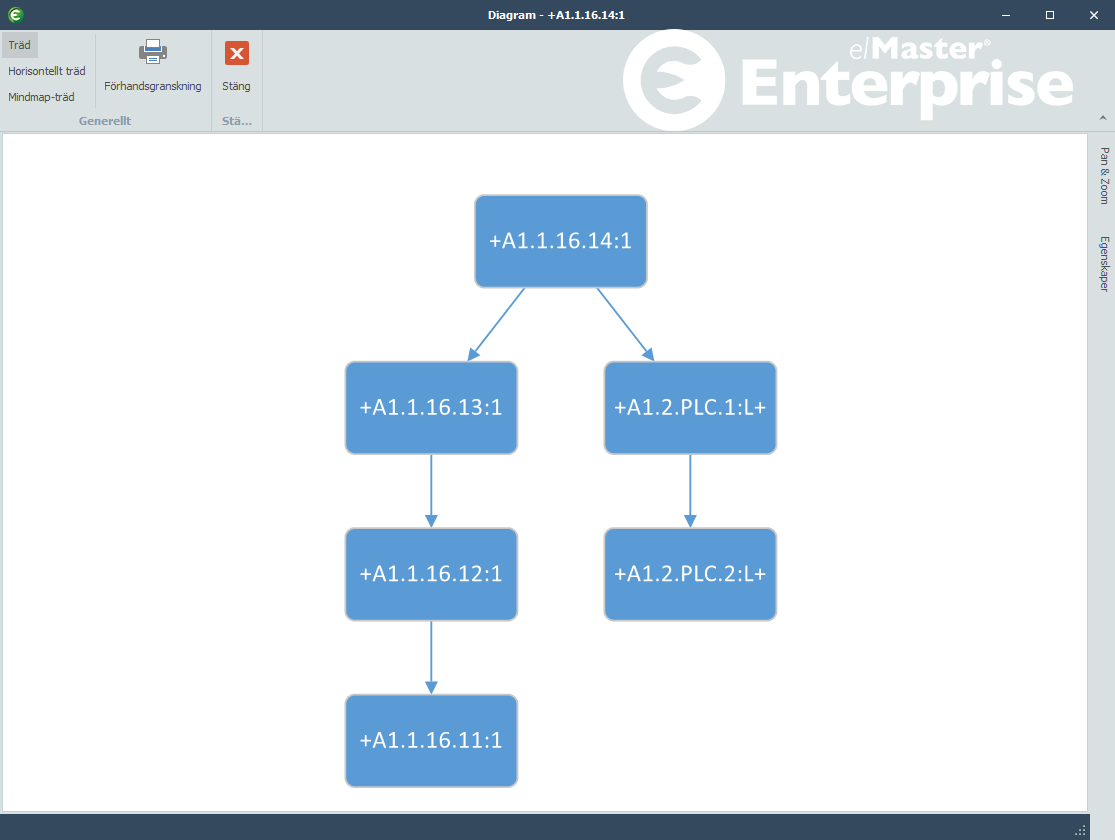

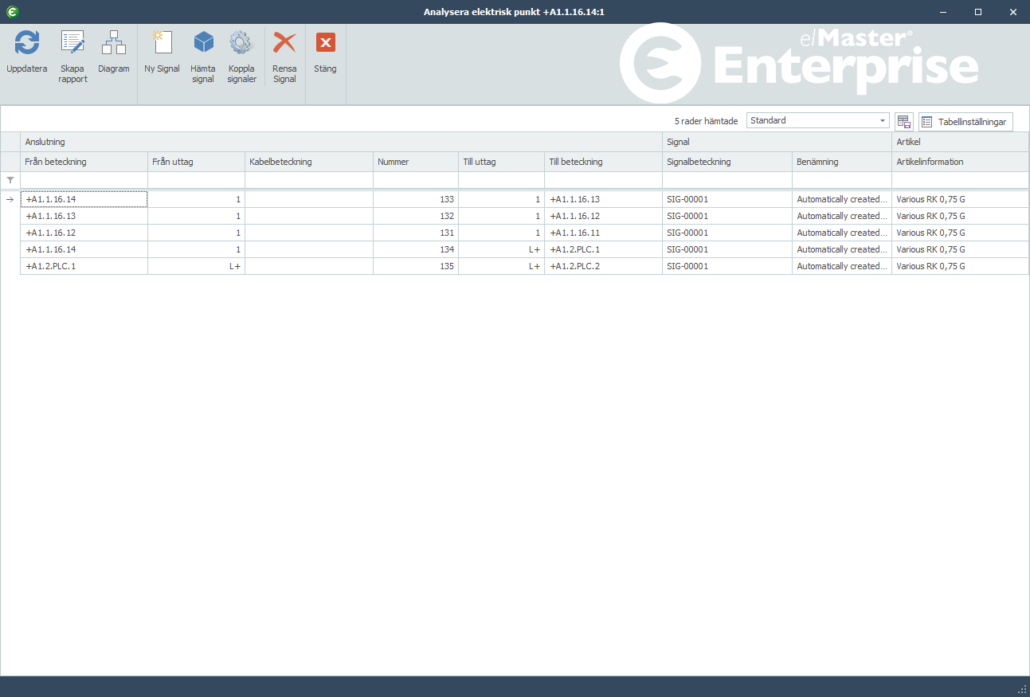

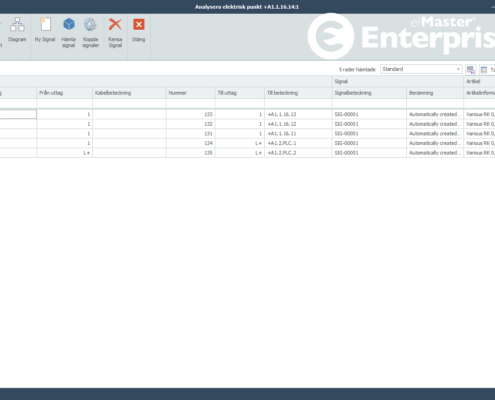

Analysera elektrisk punkt för bättre översikt
Förbindningshanteringen i elMaster / Master concept har fått ett välkommet tillskott med funktionalitet kring en elpunkt och analys av dessa.
En elpunkt kan liknas med den elektriska signalen som kopplas vidare över plintar. Det kan vara korskopplingar eller överkopplingar.
Med nya funktionen kan ni nu följa den elektriska signalen från ex givaren till I/O-kortet då det finns många saker som kan påverka kvaliteten på elektriska signalen så kan man få en översikt snabbt och enkelt.
Spänningsmatning via komplexa korskopplingar eller kopplingspunkter följer man nu dessutom genom det intuitiva gränssnittet. Har du inte angett en signal skapas den i systemet automatiskt.
Konsekvensen blir att det blir ”plättlätt” att följa en signal på dess väg genom anläggningen för att på ett enklare och snabbare sätt detektera eventuella felkällor.
Onlinekoppling

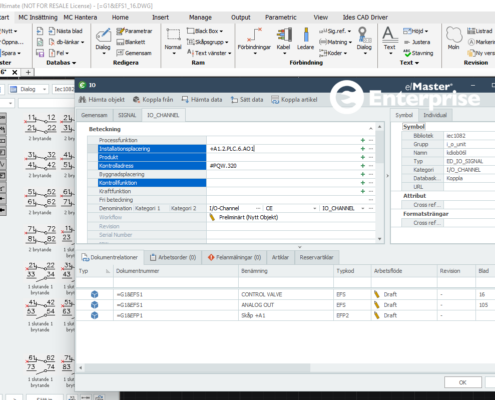

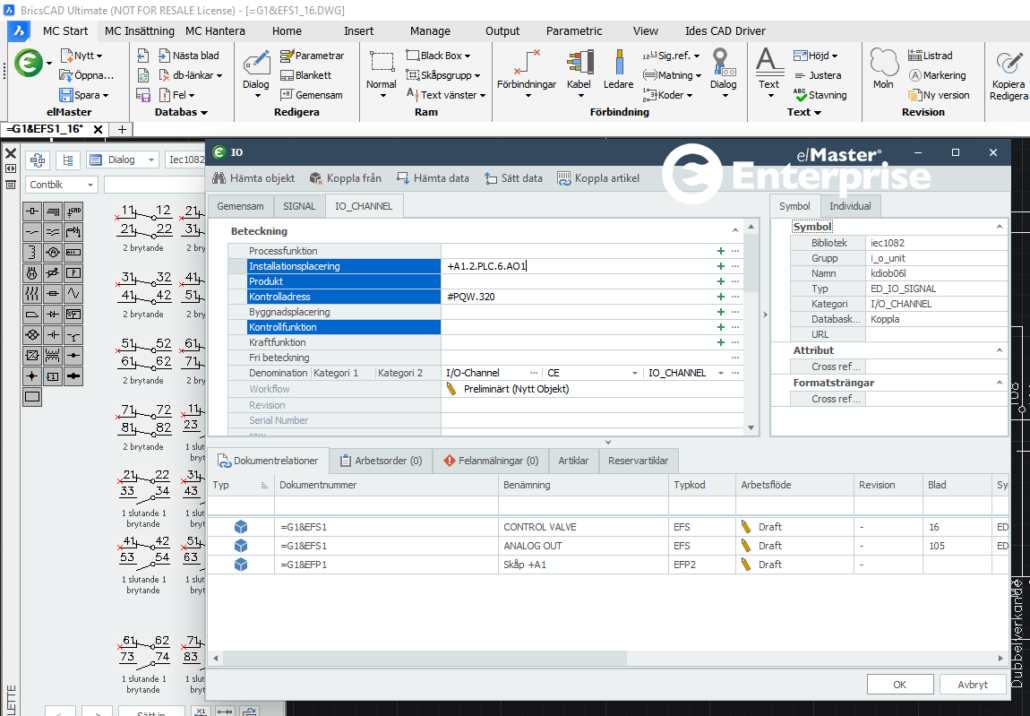

I en elektrisk anläggning kan ett och samma objekt vara representerat på flera CAD-dokument. Dokumenten visar olika anläggningsaspekter. elMaster har en onlinekoppling till Master explorer. Tack vare detta kan du ändra på data på ett effektivt sätt. Du kan skapa strukturer och olika delar av en elektrisk installation i ett kretsschema eller direkt i databasen via blanketter. Informationen uppdateras mellan ritning och databas med hjälp av användargränssnittet från de två applikationerna.
SYMBOLHANTERING
Sprid standard och systematik inom företaget med global symbolhantering.
INTUITIVT GRÄNSSNITT
En CAD-applikation med överblick av alla funktioner
APPARATLISTOR
Dynamiska apparatlistor för Word, Excel och rapportgenerering
MODERN ELKONSTRUKTION
Elkonstruktion baserad på IEC-standarder.
KABEL- OCH FÖRBINDNINGSTABELLER
Kraftfull kabel- och förbindningstabellgenerator.
ELKONSTRUKTION FÖR ARBETSGRUPPER
Elkonstruktion utvecklad för samtidiga användare.

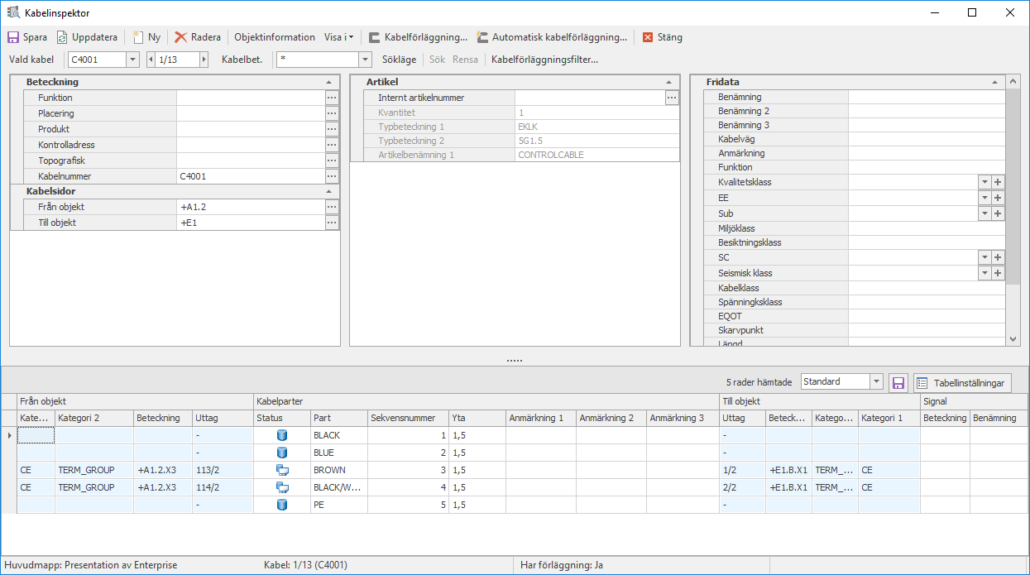

Kabelförläggning
Kabelförläggningen är nu utökad med stöd för Autodesk Revit. Master concept läser in segmentslängder och noder direkt från Revit. Ides CAD-driver effektiviserar arbetet när BIM /byggorganisationerna använder fullvärdiga 3D-modeller i konstruktion och projekts fasen.
Kontakta sälj för mer information
eller ring 013-318780
ElMaster – CAD program för el och BIM-verktyg för smart konstruktion
Ett kraftfullt CAD program för el
ElMaster är ett avancerat CAD program för el som kombinerar elkonstruktion, dokumenthantering och databasdriven projekthantering i en och samma lösning. Systemet är utvecklat för både konstruktörer, tekniska konsulter och leverantörer som arbetar med elektriska anläggningar och behöver ett fl exibelt verktyg med hög precision.
Med stöd för kretsscheman, enlinjescheman, förbindningsscheman och skåpslayouter får användaren full kontroll över hela elprojekteringen – från idé till färdig installation. Alla förändringar uppdateras automatiskt i databasen, vilket minskar risken för fel och sparar tid i projekten.
BIM verktyg för elkonstruktion och samverkan
ElMaster fungerar också som ett komplett BIM verktyg för elkonstruktion. Genom integration med Autodesk Revit och andra 3D-miljöer möjliggörs samverkan mellan olika discipliner i bygg- och anläggningsprojekt. Master concept läser in segmentlängder, noder och anslutningar direkt från Revit, vilket skapar en sömlös koppling mellan elkonstruktion och byggmodell.
Med ElMaster som BIM-verktyg kan du visualisera, analysera och dokumentera hela det elektriska nätet i 3D – från kabelvägar till apparatlistor. Det skapar en effektiv arbetsprocess där projektdeltagare alltid har tillgång till korrekt och uppdaterad information.
Effektivitet, kvalitet och standardisering
ElMaster bygger på internationella standarder enligt IEC och är utvecklat för att stödja företagsövergripande samarbete. Funktioner för symbolhantering, kopieringsstrukturer och kabeltabeller gör det enkelt att skapa standardiserade och återanvändbara lösningar. Resultatet blir kortare projekttider, högre kvalitet och full spårbarhet i alla projektsteg.
Vill du veta mer om hur ElMaster kan fungera som ert CAD program för el och BIM verktyg?
CAD-funktioner för elkonstruktion
ElMaster är utvecklat för att effektivisera arbetet med tekniska ritningar och elkonstruktion i komplexa projekt. Systemet innehåller avancerade CAD-funktioner för att skapa och hantera kretsscheman, enlinjescheman, förbindningsscheman och skåpslayouter i en gemensam
konstruktionsmiljö.
Genom ett omfattande symbolbibliotek kan konstruktörer arbeta med standardiserade komponenter och ritningssymboler enligt etablerade elstandarder. Symbolerna är kopplade till konstruktionsdatabasen vilket gör att komponentdata, apparatlistor och kabelinformation
automatiskt uppdateras i projektet.
Systemet stödjer även automatiserad rapportgenerering där exempelvis apparatlistor, kabellistor, I/O-listor och dokumentförteckningar kan genereras direkt från konstruktionsdatabasen. Detta minskar manuellt arbete och säkerställer att all dokumentation baseras på aktuell konstruktions- och anläggningsdata.
BIM-integration och koppling till 3D-modeller
I tekniska projekt förändras konstruktionen ofta under projektets gång. ElMaster hanterar därför dokumentation och revisionshistorik i en central konstruktionsdatabas där alla ändringar registreras.
När ritningar uppdateras kan systemet automatiskt uppdatera tillhörande rapporter och dokumentlistor. Detta säkerställer att projektorganisationen alltid arbetar med den senaste versionen av ritningar och tekniska data.
Revisionshantering gör det även möjligt att följa hur konstruktionen utvecklas över tid och att dokumentera vilka förändringar som genomförts i projektet.
Dokumentation och revisionshantering
ElMaster kan integreras med BIM-modeller genom Master concept och verktyg som Autodesk Revit. Genom denna integration kan elektriska installationer kopplas till byggnadens eller anläggningens 3D-modell.
Systemet kan läsa in kabelsegment, noder och installationspunkter direkt från BIM-modellen. Detta gör det möjligt att planera kabeldragning mer effektivt och samtidigt analysera hur elinstallationer samverkar med andra tekniska system.
Genom kopplingen mellan CAD-ritningar, konstruktionsdata och BIM-modeller får projektorganisationen en sammanhängande informationsmiljö där eldata kan användas både under projektering och i anläggningens driftfas.
Centrala funktioner i ElMaster
ElMaster innehåller ett stort antal funktioner för effektiv elkonstruktion och teknisk dokumentation:
- Schemaritning för kretsscheman och enlinjescheman
- Kabel- och förbindningshantering
- Terminal- och plinthantering
- Symbolbibliotek för standardiserade elkomponenter
- Automatiserad rapportgenerering för apparatlistor och kabellistor
- Integration med Master concept och konstruktionsdatabasen
Genom att kombinera ritfunktioner med databaserad konstruktionsinformation kan organisationer arbeta mer effektivt med både konstruktion och dokumentation.
Användningsområden i olika branscher
ElMaster används i flera branscher där elkonstruktion och teknisk dokumentation är centrala delar av projekteringen.
Inom energisektorn används systemet för konstruktion och dokumentation av elnät, stationer och kraftsystem. Inom industrin används ElMaster för att dokumentera styrsystem, instrumentering och elektriska installationer i produktionsanläggningar.
Systemet används även inom fastighetssektorn och infrastrukturanläggningar där elektriska installationer behöver dokumenteras och integreras med andra tekniska system.
FAQ
Vad är ElMaster?
ElMaster är ett CAD-program för elkonstruktion som används för att skapa och hantera tekniska ritningar, kabelinformation och dokumentation i elektriska anläggningar. Systemet är integrerat med Master concept och gör det möjligt att koppla ritningar till en central konstruktionsdatabas.
Hur används ElMaster för elkonstruktion?
ElMaster används för att skapa kretsscheman, enlinjescheman, förbindningsscheman och skåpslayouter. Genom kopplingen till konstruktionsdatabasen kan ritningar och teknisk dokumentation hanteras i en gemensam informationsmiljö.
Hur fungerar ElMaster som CAD-program för el?
Som CAD-program för el erbjuder ElMaster verktyg för schemaritning, kabelhantering och symbolbibliotek. Systemet kan automatiskt generera rapporter och dokumentlistor baserat på informationen i konstruktionsdatabasen.
Hur integreras ElMaster med BIM-modeller?
ElMaster kan integreras med BIM-verktyg som Autodesk Revit via Master concept. Systemet kan läsa in kabelsegment och noder från 3D-modeller och koppla dessa till elkonstruktionen.
Vilka funktioner ingår i ElMaster?
ElMaster innehåller funktioner för schemaritning, kabelhantering, symbolbibliotek, apparatlistor, dokumentation och rapportgenerering. Systemet är integrerat med Master concept och kan användas tillsammans med andra lösningar för teknisk informationshantering.
Vilka branscher använder ElMaster?
ElMaster används inom energi, industri, fastighetsutveckling och infrastrukturanläggningar där elkonstruktion och teknisk dokumentation är viktiga delar av projekteringen.
