CAD-applikationen Revit utvecklas av Autodesk och används inom en stor del av byggnadsbranschen, både inom konstruktion och för arkitekter där 3D-konstruktion är viktigt. Revit används även mer och mer inom förvaltning.
Eftersom att Revit är plattformen för den 3D-visuella aspekten av BIM är det naturligt att fokus läggs på den geometriska och måttriktiga verkligheten. De senare åren har vi sett trenden att man i konstruktionsfasen lägger in kompletterande information i 3D-modellen, vilket gör informationen svåråtkomlig. Med våra applikationer och deras gemensamma objektorienterade datamodell lyfts informationen över till Master concept för att göra den tillgänglig för alla, trots att man inte har applikationen Revit.
När 3D-arbetet är klart genereras en stor mängd arbetsdokumentation som ska användas i entreprenaderna så som planritningar, sektionsritningar och installationsdokumentation. Master concept för Revit hjälper till att fånga upp genererade filer samt få ordning på dessa dokument med revision- och versionshantering. Master concept har dessutom kopplat samman instanser i 3D-modellerna med objekt i Master concept för vidare förädling och livscykelhantering.
Hanterar exporterade dokumentfiler direkt till AutoCAD eller PDF
Skapar förhandsgranskningsfiler i IFC eller Navisworks och har inbyggd IFC-viewer
Skapar objekt av Revit-instanser och ger varje objekt en unik beteckning
Hanterar revisioner av hela 3D-modellen
Skapar dokument och revisioner av ingående Revitblad
Uppdaterar dokumentegenskaper i modellen
Hanterar 3D-modellen och alla filer
Dokumenthantering i Revit är viktigt när användaren producerar mycket dokumentation från en 3D-modell. Modellen används i arbetsgrupper där det är viktigt med filsäkerhet och skydd av komplexa filer. Oavsett om det är ritningar i ett tidigt skede eller i slutfasen finns ett behov att veta om dokumentet är en förhandskopia eller godkänd revision för projektet.
Med Master concept får man stöd med revisionshantering på 3D-modellen för att få full spårbarhet och backup. Master concept har även stöd för arbete i arbetsgrupper med Revit-modellen. Dokumenthanteringen stödjer in- och utcheckning av centralmodeller och lokala arbetskopior som senare ska synkroniseras.
Planer och vyer blir ritningar med revisionshantering

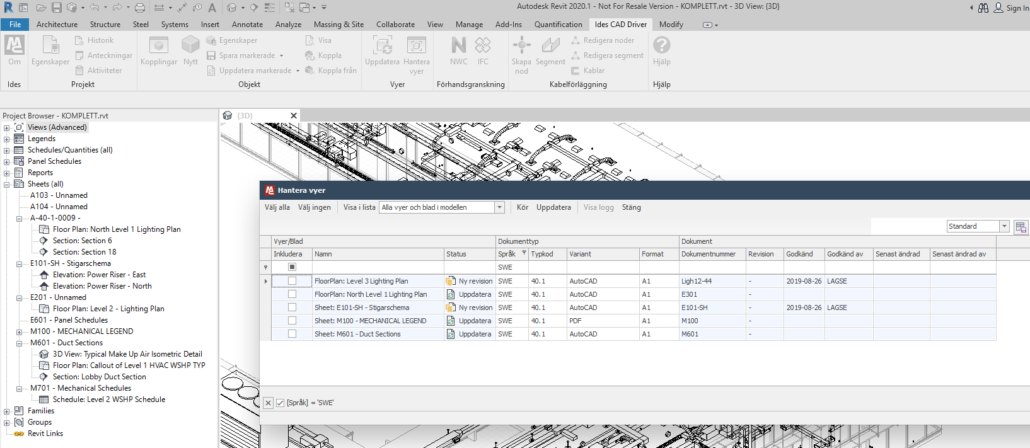

I Master concept är det möjligt att antingen exportera Revits vyer till AutoCAD eller direkt till PDF. Användaren ställer in i Master concept CAD-Driver vilka vyer eller blad som ska exporteras. En automatisk exportfunktion startar sedan och genomför hela exportförfarandet.

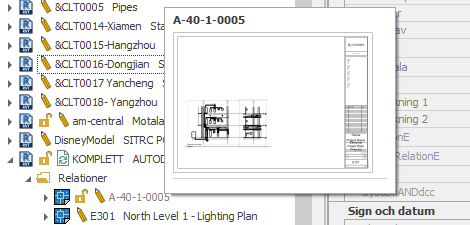

Master concept tar emot filerna och registrerar dessa som dokumentposter och checkar in filerna. I Master concept kan användaren nu sköta all revisionshantering för exporterade dokument. Om ritningen redan är godkänd sedan tidigare och man vill exportera ut en ny revision hanterar Master concept uppräkning till nästa revision. I Master concept kan användaren även titta på alla tidigare revisioner av samma ritning. Allt sparas.
Ska användaren skicka dokumentationen vidare till andra projektmedlemmar så har användaren koll på vilken revision som skickas.
3D-instanser i Revit blir objekt med egenskaper automatiskt i Master concept

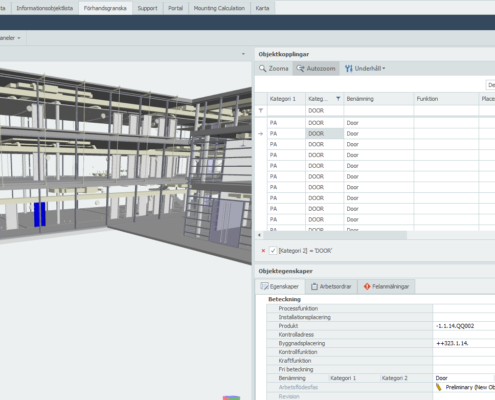

Med hjälp av Master concept kan användaren identifiera exempelvis alla dörrar och fönster. Master concept skapar objekt utifrån varje inritad dörr och fönster så de kan identifieras utanför Revit. Mängdberäkningar, priskalkyler och kostnadsanalyser kan sedan göras på ett enkelt sätt i Master concept. Det är dessutom möjligt att lägga till egenskaper på exempelvis varje dörr och koppla val av leverantör.
Det finns viktiga data på instansen eller familjen i Revit som kallas parametrar. Master concept synkroniserar parametrarna med objektets egenskaper i Master concept. Parametrar i Revit kan vara låsta som tillhör familjen/symbolen eller dynamiska som användaren ska kunna fylla på utanför Revit, men som sedan ska uppdatera parametern i Revit. Master concept hanterar alla varianter.
I vissa fall behöver andra i organisationen (exempelvis inköp, projektledning) som inte har tillgång till Revit ha åtkomst till information. I Master concept kommer övriga i organisationen åt informationen eftersom Master concept har skapat motsvarande objekt eller oftast fler objekt än vad som finns i Revit.

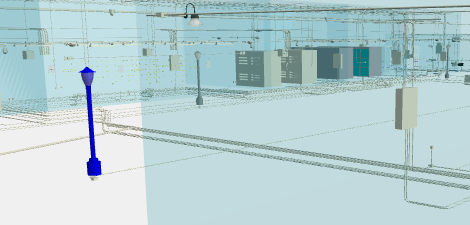

Revit och IFC gör 3D-modeller transparenta

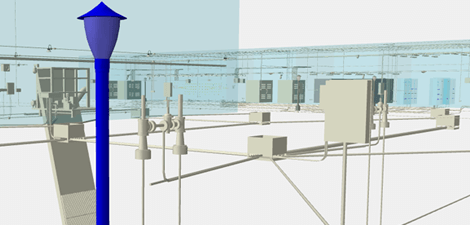

Användaren kan använda sig av den inbyggda förhandsgranskningsapplikation som följer med Master concept för att ta reda på var objektet finns.
Master concept gör dokument och 3D-modeller transparenta och lyfter upp objekten för användaren oavsett dokument. Det gör att användaren vet var objektet finns ritat (3D-modell, AutoCAD) Man får hjälp med relationer till andra dokument, vilken typ av utrustning eller leverantörens artikelnummer som används. Genom denna förädling kommer nu förvaltningen kunna använda 3D-modellen som ett fönster mot fastigheten för att ta reda på var saker är placerade, men även vilken utrustning som finns i fastigheten med tillhörande tekniska data.
Fastighetens objekt finns på fler ställen än bara i 3D-modeller
Arkitekten tar fram byggnaden och andra fyller den med information. Det är elkonstruktion med bland annat ställverk, säkringsskåp och ventilationssystem. Det är även ventilation med spjäll, luftkyla eller värme. Det innebär att många dokument kommer att produceras och i slutänden ska någon förvalta fastigheten. Det första förvaltning måste göra är att bedöma hur mycket reservdelar som ska finnas av en viss sort. Ett av de första momenten är dessutom att ta fram underhållsinstruktioner och ronderingar.
Med Master concept har fastighetsförvaltning inte bara koll på fastighetens dokumentation. Med hjälp av Master concepts underhållsmodul kan kompletta underhållsrutiner tas fram i tidigt skede. Förvaltningen får nu koll på vad fastigheten innehåller för typ av utrustning, vilka dokument som beskriver dessa och vilka underhållsrutiner som ska användas.
Sammankopplade objekt

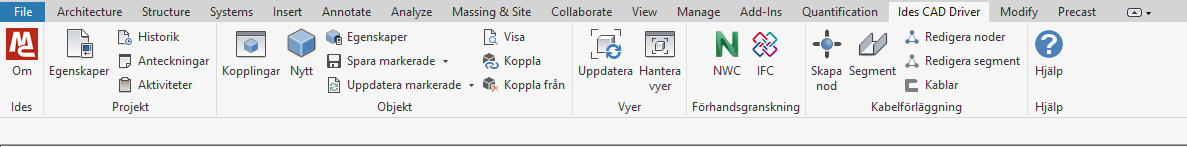

Koppla samman Revit-objekt med Master concept-objekt
Skapa nya objekt och koppla samman 3D-instanser
Redigera objektegenskaper i Master concept inifrån Revit
Nedladdade vyer till dokument
Länka en vy med en dokumentpost i Master concept och exportera som fil
Uppdatera en länkad dokumentpost från vy eller sheet som påverkats av en förändring i 3D-modellen
Exportera 3D-modellen antingen som IFC eller NavisWorks
Använder man IFC View-funktionen som ingår i Master concept för att alla ska få tillgång till 3D-modellen uppdaterar man View-filen snabbt med en enkel knapptryckning
Kabelförläggning i Revit
Vill ni veta var en kabel går, hur många kablar som finns på en kabelstege eller nedgrävd i kulvert i gatan så använder ni er av Master concept Cable Routing-applikationen
Kabelvägar ritar ni enkelt upp i Revit och där skapar ni segment och noder av era 3D-kabelstegar
